D42B电缆故障定位系统

西安高测电气有限公司——专利技术

专利号：ZL 2017 2 0120119.1

    ZL 2017 3 0035651.9

    ZL 2017 3 0035652.3

简介

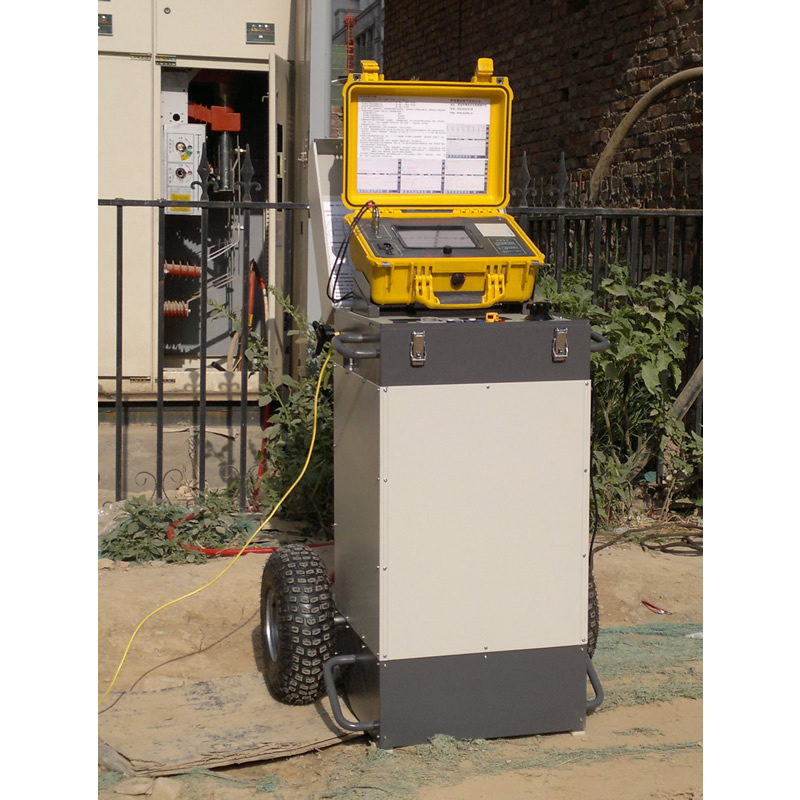

1、一体手推车结构，现场搬运方便。

2、现场测试不用进行复杂的接线，所有测试方式和电压等级的切换，均通过弱电控制内部高压开关进行自动切换。

3、对各种220V—220KV电压等级电力电缆的低阻、高阻泄漏性故障、闪络性故障进行快速定位和定点。

特点：

1、内部集成多档直流高压发生器、多档高压冲击电容、自动打火/放电球隙单元、多次脉冲稳弧单元、电流耦合单元、集中自动控制单元，完全一体，便于操作的故障定位系统。

2、三档测试方式切换、两档档电压等级切换均通过低压弱电控制。

3、国际领先的测试方法，检测疑难故障变得非常简单。

4、对设备操作人员的技术水平要求低。

5、16/32KV、每档电压都可达2048J的冲击能量输出，测距延弧时间更长，定点时故障点声音洪亮。

6、直接检测高阻故障而不需要烧穿。

7、 宽大的车轮保证平稳，便于搬运和现场工作。

技术指标：

1、测试方式：弧反射法/多次脉冲法、电流取样、直流输出。

2、采样信号种类：弧反射法/多次脉冲法、电流取样、低压脉冲。

3、直流高压输出：

 0～32KV  负极性  最大输出电流：76mA

 0～16KV  负极性  最大输出电流：152mA

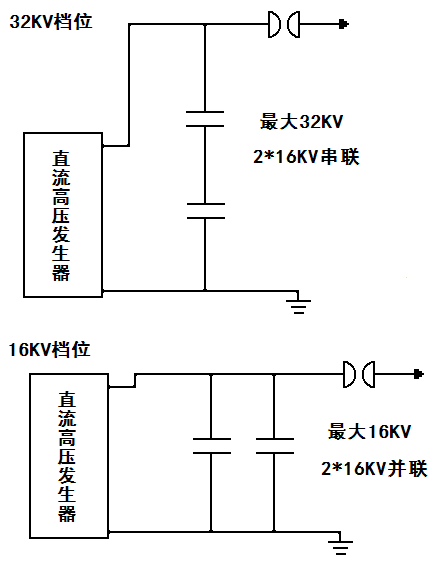

4、冲击电容：

 0～32KV 4μF  最大输出能量2048J焦耳

 0～16KV 16μF  最大输出能量2048J焦耳

输出低电压时也能提供更强大的冲击能量（低电压时冲击能量是单档电容的数倍），电缆故障点更容易击穿，精确定点时声音洪亮。被测试电缆绝缘不会由于故障定位造成二次损伤。

5、球隙冲击放电：弱电控制电磁阀空气气隙，放电周期3—12秒可调，并特别设计消音装置，满足始端电缆故障需要静音的要求。

6、保护：

零电压位置保护：防止误操作，保障人身及被试品安全；

按”断开”键后，通过内设安全装置，将残存电荷快速自动放掉，保证安全。

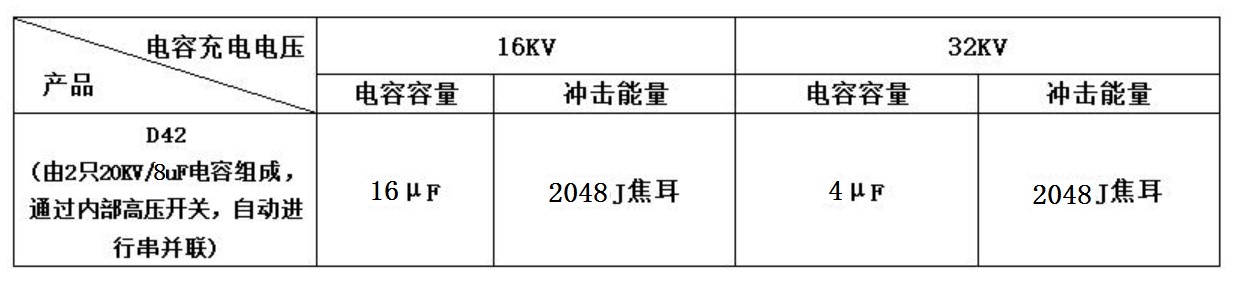

冲击能量：

冲击能量：E=（C*U2）/2
