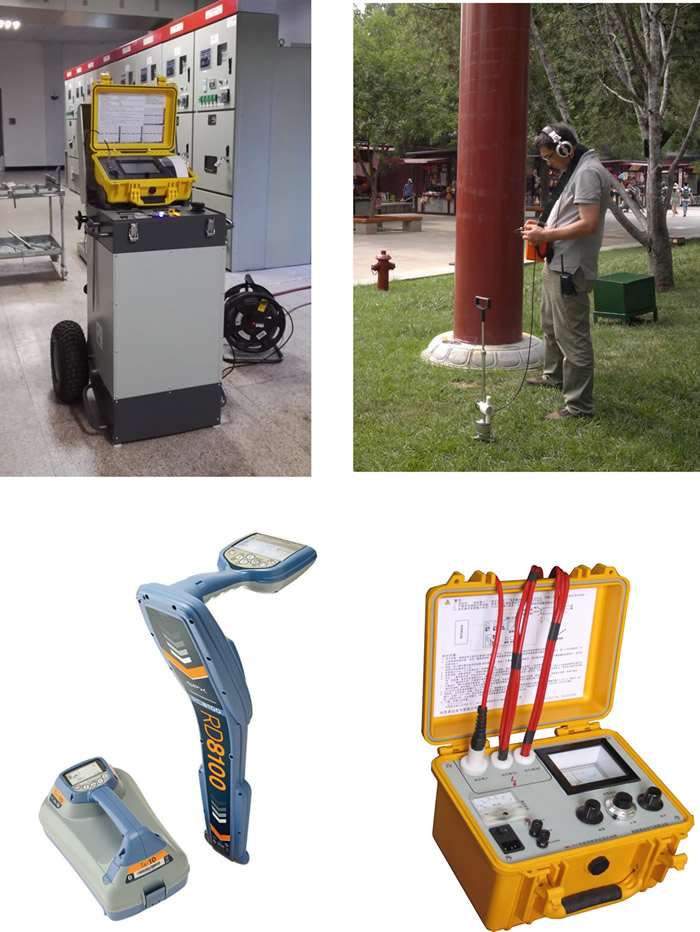

1.D42b电缆故障定位系统------------1台
2.D4000B彩色电缆故障测试仪-----1台
3.DD3电缆故障定点仪---------------1台
4.RD电缆管线定位仪-----------------1台
5.DQ10电缆故障测试高压电桥-----1台
●坚固的一体手推车结构;强大的冲击能量。
●220V电源进,高压屏蔽电缆接故障电缆,外部接线极大简化。
●输出低电压时冲击能量是单档电容的数倍,电缆故障点更容易击穿,精确定点时声音洪亮。被测试电缆绝缘不会由于故障定位造成二次损伤。
●适合220V—220KV电压等级低压、中压、高压电力电缆低阻、短路、断路、高阻泄漏及闪络故障测试及定位。
●集成多档直流高压发生器、多档高压电容、稳弧(多次脉冲)单元及各种信号采集于一体。
●三档测试方式切换、两档电压等级切换,所有高压接线,均通过低压弱电电动控制。
●宽大的车轮(直径35CM)保证平稳,便于搬运和现场工作。
●测试方式:弧反射法/多次脉冲法、电流取样、直流输出、高压电桥。
●采样信号种类:弧反射法/多次脉冲法、电流取样法、低压脉冲法、高压电桥法。
●直流高压输出:
0~32KV负极性 最大输出电流:76mA
0~16KV负极性 最大输出电流:152mA
●冲击电容:
0~32KV 4μF 最大输出能量2048J焦耳
0~16KV 16μF 最大输出能量2048J焦耳
●球隙冲击放电:弱电控制电磁阀空气气隙,放电周期3—12秒可调。
●采样频率:30MHz、60MHz、120MHz、200MHz多种采样频率,测试精度更高。
●测试距离:可达165Km。
●测试脉冲:0.2~9.9μs,任意可调。
●脉冲法误差:
粗测相对误差:不大于±0.25%;
粗测绝对误差:2千米以下长度电缆不超过1米;
5千米以上长度电缆不超过2米。
●高压电桥:
最高电压:30kV,最大电流:50mA
定位比例精度:±(0.2%·L+1)m
高压电桥法可强化严重受潮故障、严重绝缘不平衡的故障距离测试,并可与脉冲法测试相互验证,提高测试效率,为脉冲法电缆故障测距的可靠补充。
●保护:
零电压位置保护:防止误操作,保障人身及被试品安全;
按”断开”键后,通过内设安全装置,将残存电荷快速自动放掉,保证安全。
●尺寸:450*450*1000mm
●重量:99Kg
1、接收机技术参数
●工作频率:包括577Hz,512Hz,640Hz,870Hz,940Hz,8kHz,33kHz,65kHz,83kHz,131kHz,200kHz等十三个主动频率,电力和无线电频率两个被动频率。512Hz,640Hz,8kHz,33kHz四个探头频率。
●测深范围:管线≤ 6米,探头≤15米
●测深精度:管线± 5%公差(深度0.1—3米),探头± 5%公差(深度0.1—7米)
●定位精度:± 5%
2、发射机技术参数
●发射频率:15个,范围200Hz到200kHz,与接收机频率相匹配,感应频率8个
●输出功率:小于等于10瓦,具有瞬间过压保护功能,最高输出电压90伏
●万用表功能:可测量输出电压、线路电压、线路电流、阻抗和功率
●波形识别为主,耳机监听为辅,现场使用更方便。
●测试方法:1、电磁方向法 2电磁强度法 3、音听法 4、声磁同步法 5、跨步电压法。
●距离测量: 00.0-25毫秒,3位
●同步测量:磁场/声波
●滤波器:(四段) 100Hz-1.5kHz(声波) 270Hz-1.5kHz(声波)
150Hz-1.0kHz(声波) 270Hz-1.0kHz(声波)
●声音/磁场/音频信号测量:1、波形2、幅度条3、数字显示
●声音/磁场/音频信号调整:按键
●放大范围:声通道>95dB(带最大音量限制) 磁通道>80dB
●测试精度:0.1米
●显示方式:320×240点阵的高分辨率大屏幕液晶显示,白天强阳光下可视,夜晚带背光。
●探头长度:480—800mm可调整。
●跨步电压法A字架检测高达5MΩ的电缆外皮故障,可强化严重受潮故障、接地故障的定点。
